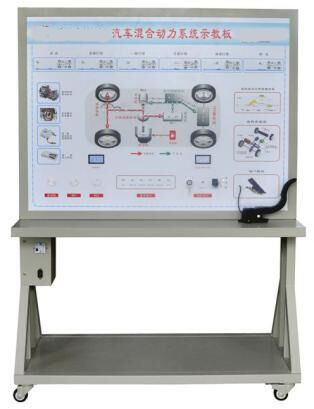

SBQC-XNY-09汽車混合動力系統示教板
一、功能特點
1、該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2、示教板面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車混合動力系統結構原理圖和實物，認識和分析汽車混合動力系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、實訓項目
1．可模擬運行汽車混合動力系統，展示汽車混合動力系統的組成結構及原理。安裝三臺電機分別用來演示發動機、MG1電機、MG2電機的工作狀態；且用發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車混合動力系統的各工況工作過程。
3. 模擬混合動力系統啟動工作過程
4. 模擬混合動力系統低速行駛工作過程
5. 模擬混合動力系統一般行駛工作過程
6. 模擬混合動力系統全速行駛工作過程
7. 模擬混合動力系統減速行駛工作過程
8. 模擬混合動力系統停車行駛工作過程
9. 模擬混合動力系統制動回收工作過程
|
