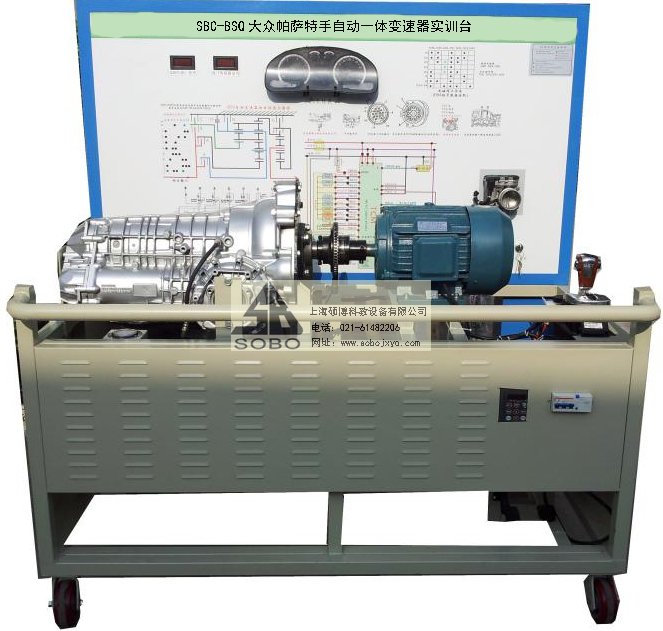

SBC-BSQ大眾帕薩特手自動一體變速器實訓臺

一．產品簡介

 該設備采用大眾帕薩特手自動一體變速器總成(翻新)為基礎，用可調速三相異步電動機做動力源，可對手自動一體變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示手自動一體變速器組成結構和工作過程；

適用于學校對手自動一體變速器理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.真實可運行的手自動一體變速器、充分展示手自動一體變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控制和電子控制等。

2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.

3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。

3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析手自動一體變速器控制系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。

實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。

6.實訓臺面板上安裝有手自動一體變速器電磁閥指示燈，實時顯示電磁閥的工作狀態。

7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置

8.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1600×900×1700mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

輸入電源；交流220V±10% 50Hz

工作電源；直流12V

三相異步電動機：

電  壓：AC 380V/660V

電  流：8.2A/4.7A

功  率：4KW/5.5kw

轉  速：2880r/min

變頻器：

功  率：5.5KW/7.5KW

輸  入：AC 3PH 380V±15%

輸  出：9A/13A  AC3PH  0~380V  0~400Hz

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

面板柜：1.5mm冷板沖壓成形，背面設置維修門；
