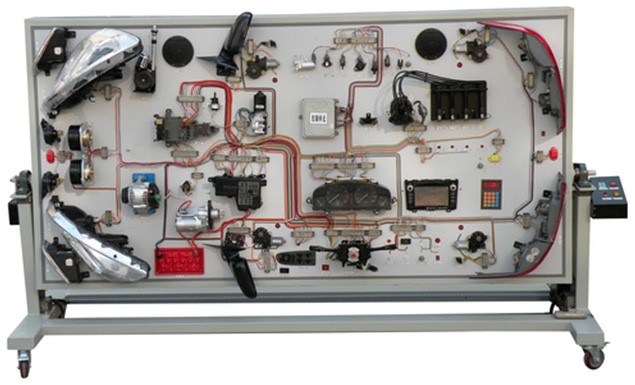

SBC-DQBT廣州本田雅閣全車電路電器實驗臺
產品簡介：
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：廣州本田雅閣
工作電壓：220V
頻率：50/60HZ；
功率：350W
實驗臺立式尺寸：2650MM×900MM×1800MM（長×寬×厚）

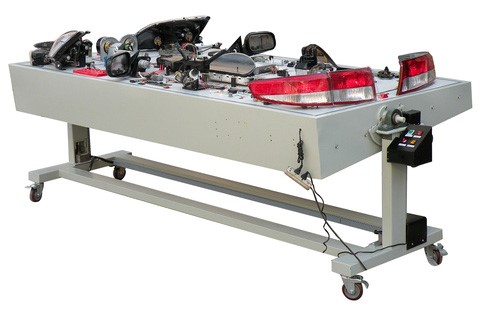

實驗臺平式尺寸：2650MM×900MM×1800MM（長×寬×厚）
升降行程：300MM
萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料方管、冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色
控制面板采用純鋁塑板，控制面板上原車實物線路或繪彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。（注：原車實物線路或彩色電控系統原理圖可根據客戶要求）
產品組成：
產品組成: 燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。
功能特點
本實驗臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。
設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
充分展示汽車全車電路系統的組成結構和電路元件通過數據傳輸執行工作。
2.具有診斷連接功能，可通過汽車故障電腦診斷儀對整個動力系統和舒適系統的CAN數據傳輸網絡(luò )及終端控制單元進行檢測。
3.通過組合儀表的網關控制連接，可把動力系統數據網絡(luò )和舒適系統數據網絡(luò )連接，組成完整的全車CAN網絡(luò )系統
燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
發動機點火系可直觀火花塞點火情況，并可設置相應故障。
可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
實驗臺面板可以自動處于立式位置，便于教學；也可以自動控制處于水平位置，便于測量；
實驗臺可進行升降，隨時可調整檢測或講解適合的位置
智能單片機設置故障，可連接計算機直接在電腦上設置故障，可進行計算機聯網，可用一臺計算機控制255臺設備以上，在計算機上可進行讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門 開度等等
檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等
功能可配：網絡(luò )型智能化故障診斷和考核平臺、子母機聯網教學系統
|
