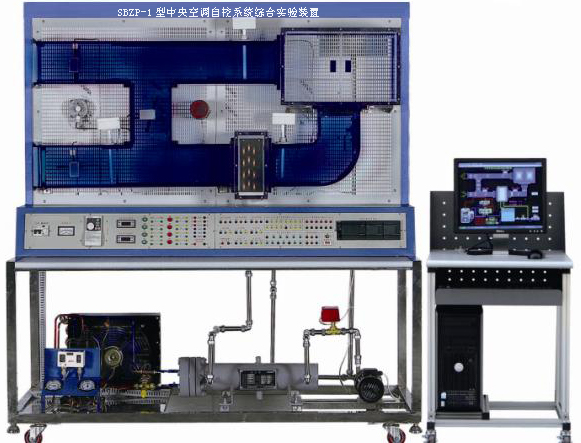

SBZP-1型中央空調自控系統綜合實驗裝置
一、概 述
"中央空調自控系統綜合實驗裝置"是以制冷/熱系統、循環水系統和空氣處理系統為控制對象，融合了傳感器技術、計算機技術、網絡(luò )通信技術和自動化控制技術，通過開發、設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行控制。
二、系統特點
1.裝置主體結構件采用不銹鋼材質，所有不銹鋼設備均進行不銹鋼精細拋光處理，造型美觀、結構合理
2.實驗裝置空氣處理風道采用高強度有機玻璃材質，實驗流程直觀清晰
3.實驗裝置采用一次回風設計，信號連接采用集中式端子排連接方式，接線方便
4.空氣處理系統既有完善的過程變量檢測，又有較先進的變頻控制執行機構，可完成多種模式下的空氣處理實驗
三、技術性能
1.外形尺寸：1600mm×700mm×1700mm
2.了解中央空調空氣處理流程
3.了解制冷（熱）工作原理，掌握制冷（熱）機組操作方法
4.掌握中央空調自控系統中過程變量調節方法
5.了解不同工況下中央空調工作流程
6.掌握中央空調自控系統編程設計和上位監控工程組態設計
四、系統組成
本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程等組成
五、實驗項目
1.封閉式系統制冷實驗
2.封閉式系統制熱實驗
3.一次回風系統制冷實驗
4.一次回風系統制熱實驗
5.制冷（熱）系統控制實驗
6.控制器編程實驗
7.監控系統設計組態實驗
