SBDTQ-02F型現代物聯網電梯電氣控制實訓考核裝置
一、產品簡介
現代物聯網電梯電氣控制實訓考核裝置（以下簡稱裝置）是根據當前真實電梯電氣的安裝調試和維護保養的需求而開發的一種電梯電氣實訓考核裝置平臺。適用于各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
該裝置采用電梯一體控制器系統，曳引機組、井道、電氣安全保護等裝置部分采用真實器件的形式，學生借助電梯電氣圖對這兩個部分進行接線線連接，通過運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與調試的技能，為真實電梯電氣的安裝調試、維護保養打下基礎。融合了智能電氣控制技術、門禁安防技術、物聯網技術、無線網絡(luò )通訊技術、智能傳感器檢測技術，遠程控制技術等多種技術為一體的電梯控制技術實訓智能考核裝備，具有功能豐富、實訓技能點全面的特點，能有效鍛煉學生的動手能力和上下位機軟硬件通訊調試的能力。

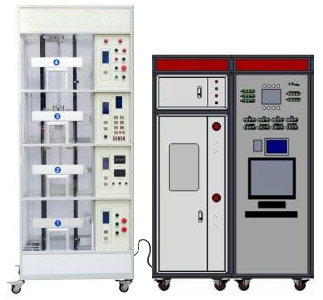

參考圖片
二、現代物聯網電梯電氣控制實訓考核裝置產品特點
1.采用了支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；
2.采用了開放式的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；
3.電梯控制系統和智能控制系統采用標準協議通信形式，使調試運行過程更加簡單直觀；
4.電梯自身控制系統和智能控制分體開放式設計，可以分層次進行實訓。
三、現代物聯網電梯電氣控制實訓考核裝置技術指標
1.電源輸入：三相五線 AC380V 50Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3.整機功耗：≤0.75KW；
4.整機重量：≤150KG；
5.外形尺寸：1800mm×700mm×2000mm（長×寬×高）。
四、現代物聯網電梯電氣控制實訓考核設備配置清單
|
序號 |
類型 |
名稱 |
數量 |
備注 |
|
1 |
平臺 |
電梯平臺4層 |
1 |
標準一體機控制器 |
|
2 |
單元門 |
人臉識別終端 |
1 |
帶測量體溫功能 |
|
3 |
電磁鎖控制器 |
1 |
|
|
|
4 |
IC刷卡控制器 |
1 |
|
|
|
5 |
指紋控制器 |
1 |
|
|
|
6 |
二維碼控制器 |
1 |
|
|
|
7 |
電梯側 |
電梯樓層控制主板 |
1 |
|
|
8 |
電梯樓層信息采集板 |
1 |
|
|
|
9 |
IC刷卡控制器 |
1 |
|
|
|
10 |
指紋控制器 |
1 |
|
|
|
11 |
藍牙控制器 |
1 |
|
|
|
12 |
二維碼控制器 |
1 |
|
|
|
13 |
室內 |
7寸屏 |
1 |
功能說明： |
|
室內機主控板 |
1 |
|
||
|
14 |
軟件 |
微信小程序 |
1 |
功能說明： |
五、實訓項目
1、電梯電氣照明回路的連接與調試實訓；
2、電梯電氣安全回路的連接與調試實訓；
3、電梯電氣控回路的連接與調試實訓；
4、一體化控制器操作面板的使用實訓
5、電梯曳引機組的連接與調試實訓；
6、基本參數設置和異步電機靜態調諧實訓；
7、檢修回路接線實訓；
8、電梯相關參數與井道自學習實訓；
9、電梯一體化控制器故障碼的查詢與檢修；
10、電梯門禁控制系統安裝調試實訓；
11、電梯電氣控制系統綜合安裝調試實訓；
12、電梯單元門控制系統的調試實訓；
13、電梯側控制系統的調試實訓；
14、室內控制器系統的接線與調試實訓；
15、軟件的操作實訓；
