SBBR-E6A型液晶音視頻維原理修技能實訓裝置
一、產品概述:
音視頻維修技能實訓裝置是根據中華人民共和國勞動和社會(huì )保障部發布的家用電子產品維修工,職業技能實訓和鑒定設備技術規范,按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

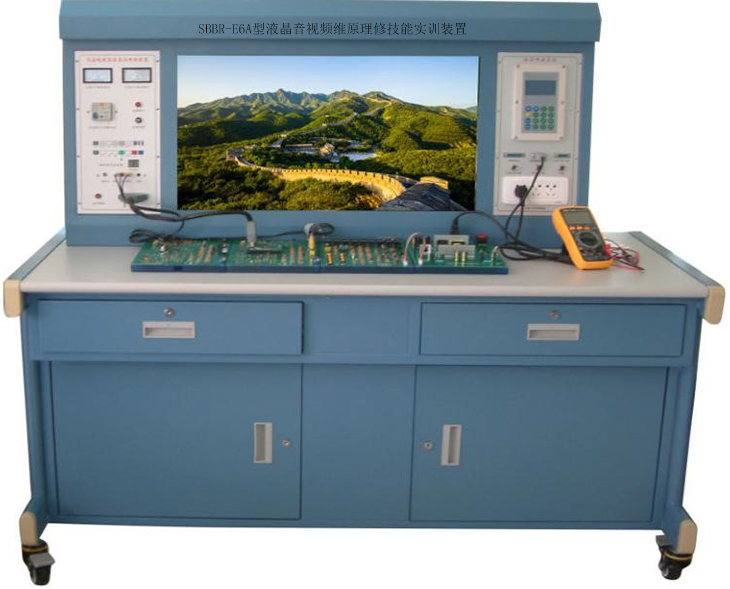

實驗臺圖片

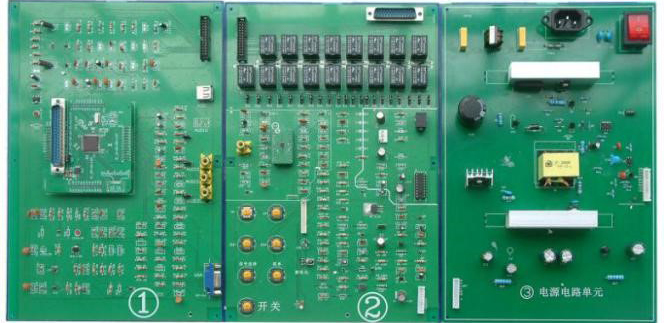

實驗電路板圖片
二、特點
1、采用敞開式方式，將精密的液晶彩色電視機的整機線路板放大后按功能劃分成多塊可以放心地讓學生直接在上面動手做焊接、安裝、調試等實驗的實訓板。
2、實訓板上有完整的安裝線路圖、測試點、調整點及電壓、電流顯示裝置。
3、實訓板上有可對整機電路進行實驗、實訓的智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到實驗臺上的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
4、實驗臺通過隔離變壓器與市電連接并具有符合國家相關標準的過壓、漏電、短路、過載保護裝置。
5、配備可提供16種射頻測試信號和16種視頻測試信號的高清彩色信號發生器。
6、提供與實訓裝置一一對應的電路原理圖和PCB板圖。
7、液晶屏使用LED背光源并與實驗臺一體化。
8、自主研發模塊式組合、主板及電源實訓模塊本公司自己生產、實訓考核便利，創(chuàng )新產品。
9、直接在實訓模塊上動手操作、安裝、調試、實訓考核、焊接等實驗，創(chuàng )新產品。
10、實訓考核有30個故障點、可對整機進行實驗、實訓，創(chuàng )新產品。
11、試實訓、實訓項目豐富，創(chuàng )新產品。
12、路工作原理圖、教學、學習方便，實用產品。
13、電路板可維修、可實訓、可更換，售后服務方便 ，創(chuàng )新產品。
14、設有故障測試點及測試波形，實驗方便，創(chuàng )新產品。
15、提供液晶屏主板驅動程序,利用U盤可寫入液晶屏程序。
16、提供電視機原理線路板供焊接練習
三、技術參數
1、輸入電源：?jiǎn)蜗嗳�(xiàn)制AC220V±10% 50HZ
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：150cm×68cm×145c
四、配置及功能：
1.彩色信號發生器
1）彩色電視信號發生器：采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐�。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號制式：PAL-D/K。
2）、顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
2.考核實訓模塊
元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便可完成：
1）、液晶電視工作原理的實驗
2）、整機各電路進行實訓
3）、考核故障點17個手動考核故障點、智能考核器故障設置開關有24個故障點。
4）、設置有示波器信號測試方便、設有測試針測試點。
3、液晶電視機屏32寸：對比度：400：1； 分辨率：1920×1080；反應時間：<16 ms；屏幕亮度：500cd/㎡；視角：178度；制式：NTSC/PAL/SECAM；信號輸入： 射頻48MHz-470MH。
5、實訓模塊4號：總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、UBS插口、高清接口等功能、實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
6、實訓模塊5號：待機開機電源控制、伴音電路、高頻頭電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
7、實訓模塊6號 穩壓電源電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
8、使用說明書：提供液晶電視詳細工作原理圖、電路圖與實訓裝置一對應
9、實訓考核裝置：實訓臺 鐵質型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。、交流電源：220V 50Hz（帶有過流保護）、設有兩個大抽屜，兩個柜子用于存放工具，鐵質雙層亞光密紋噴塑藍白色結構
10、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉 OK，具有前置放電路及卡拉OK混響電路。
12、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。
13、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
電子技術仿真教學軟件(具有軟件著作權)
1、軟件特點：依據教育部電子技術、應用電子技術課程教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，采用三維仿真技術而研制的大型仿真實訓軟件。包括延時電路等25個實訓項目，基本涵蓋了模擬電子技術、數字電子技術的主要實訓項目。每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。軟件以技能為核心，項目為引領，任務為驅動，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性?xún)r(jià)比高。為電子技術實踐教學與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富的教學資源，是電子技術仿真實訓室應配備的主體軟件。
2、技術參數：包含五大實訓模塊：基礎實訓、初級實訓、中級實訓、高級實訓、綜合實訓。
基礎實訓
1.延時電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
2.穩壓電源
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
3.整流濾波電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
4.單管放大
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
5.可控硅調光
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測
初級實訓
6.二極管整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
7、串聯穩壓電源
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、數據測試、故障檢測
8、延時開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、數據測試、故障檢測
中級實訓
9、電流負反饋電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
10、電壓負反饋電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
11、單項可控硅整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
12、差分放大可調穩壓電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、波形測量、輸出測量
13、運算放大電路
實訓內容：實訓目的、實訓器件、電路A/B、工作原理、運行A/B
14、與非門電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
高級實訓
15、運算放大器的應用
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、電路檢查、通電運行
16、異步計數器的級聯
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、器件布局、電路檢查、通電運行、故障檢測
17、定時交流開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障排除
18、脈沖式充電電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
19、計數調光開關
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
20、多地單鍵控制
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
21、同步計數器
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、通電運行
綜合實訓
22、整流電路
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、電路檢查、通電測試、故障測試
23、溫度傳感器
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路檢查、電橋測量、通電運行、故障排除
24、光敏傳感器檢測
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路測試
25、信號比較輸出報警檢測
實訓內容：實訓目的、實訓器件、實訓電路、電路原理、性能檢測、電路檢查、通電運行
★三、實訓內容說明：
實訓目的：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等。
實訓器件：展示實訓過程所需要的相關仿真實訓器件，圖文并茂讓學生增強對器件的記憶。
實訓電路：電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現。
電路原理：FLASH動畫與配音結合，描述電路組成。原理動畫包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的。
波形測量：閉合開關按鈕，可以直觀地觀察到變壓器輸出的波形。
輸出測量：通過仿真使用萬用表，測量輸出電壓。通過調節電阻阻值來觀察電流表、輸出電壓。
性能檢測：通過仿真使用萬用表，兩表筆接電阻兩引腳，觀察萬用表數值。
器件布局：將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局。
電路檢查：使用萬用表，檢測電路是否短路。通過調整萬用表，測穩壓電源輸出。該模塊設置原理圖，協助操作者了解相應原理。
通電測試：使用仿真數字萬用表，通過調整萬用表，測電壓輸出值。
電橋測量：使用仿真數字萬用表，通過調整萬用表和仿真器件觀察通電后加熱電器萬用表對應數據。該模塊設置原理圖，協助操作者了解相應原理。
通電運行：通電后，按下有關按鈕，可以直觀地觀察到系統的運行情況，同時配合以系統運行的聲音效果。
電路A/B:電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會(huì )放大顯現。
運行A/B:通電后，按下有關按鈕，可以直觀地觀察到系統的運行情況和儀器儀表的數據反饋。
數據測試:通過仿真使用數字萬用表，測量輸出電壓。通過調節電阻阻值來觀察輸出電壓。該模塊設置原理圖，協助操作者了解相應原理。
故障檢測：設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因。該模塊設置原理圖，協助操作者了解相應原理。
故障排除：設定故障現象，分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。該模塊設置原理圖，協助操作者了解相應原理
四、智能考核系統
★3. 智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
2)、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕脩�(hù)使用要求調整故障設置點的數量和故障設置類型。
7)、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
8)、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡(luò )，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
五、液晶音視頻維原理修技能實訓臺配置（每臺配置）
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓臺 |
臺 |
1 |
|
|
2 |
電烙鐵 |
個 |
1 |
|
|
3 |
32寸液晶顯示屏 |
只 |
1 |
|
|
4 |
數字萬用表 |
塊 |
1 |
|
|
5 |
連接測試線 |
套 |
1 |
|
|
6 |
實訓指導書 |
套 |
1 |
|
|
7 |
液晶主板驅動程序 |
套 |
1 |
與液晶屏型號一致 |
|
8 |
總線控制、音頻處理、功能切換、屏驅動數據信號實驗板 |
套 |
1 |
300mmx200 |
|
9 |
待機開機電源控制、伴音電路、高頻頭電路，實訓模塊 |
套 |
1 |
300mmx200 |
|
10 |
電源線 |
根 |
1 |
|
|
11 |
裝置連接線 |
套 |
3 |
|
|
12 |
學生凳子 |
個 |
2 |
|
|
13 |
詳細的電路板線路圖 |
份 |
1 |
|
|
14 |
指導書 |
本 |
1 |
|
|
15 |
高清EVD機 |
臺 |
1 |
|
|
16 |
AV連接線 |
根 |
1 |
|
|
17 |
電視機原理練習板 |
塊 |
1 |
|
六、詳細實驗對應故障
A液晶電視
1.整機不工作整流橋故障實訓考核
2.無12V整機不工作故障實訓考核
3.背光源故障實訓考核
4.侍機5V穩壓電路故障實訓考核
5.待機3.3V穩壓電路故障實訓考核
6.CPU核電源1.2V電路故障實訓考核
7.CPU供電電路1.8V故障實訓考核
8.CPU振蕩電路故障實訓考核
9.儲存器電路故障實訓考核（1）
10.儲存器電路故障實訓考核（2）
11.視頻輸入電路故障實訓考核
12.音頻輸入電路故障實訓考核
13.USB電路故障實訓考核
14.靜音電路故障實訓考核
15.高頻頭電路故障實訓考核（1）
16.高頻頭電路故障實訓考核（2）
17.高頻頭供電故障實訓考核
18.高頻頭電容漏電實訓考核
19.高頻頭集成損壞故障實訓考核
20.遙控接收電路故障實訓考核
21.按鍵電路故障實訓考核
22.伴音電路故障實訓考核（1）
23.音量控制電路故障實訓考核
24.伴音電路集成損壞實訓考核
25.伴音供電路故障實訓考核
26.揚聲器輸出電路實訓考核
27.背光源亮有聲無圖實訓考核
B.DVD
1.DVD視盤機的基本操作；
2.VD視盤機工作原理分析；
3.DVD視盤機的基本組成的認識；
4.激光頭的工作原理分析；
5.DVD視盤機參數的測量；
6.DVD視盤機維修時的操作方法；
C.音響功率放大器
1.功放基本電路分析；
2.BA5096工作原理分析；
3.功放R聲道無聲故障演示；
4.功放R聲道失真故障演示；
5.功放L聲道無聲故障演示；
6.功放L聲道失真故障演示；
7.功放前置電路故障演示；
8.功放混響電路故障演示；
9.功放聲音輸入電路故障演示；
10.功放運算放大器電路故障演示；
11.功放顯示電路故障演示；
12.音箱故障演示。
