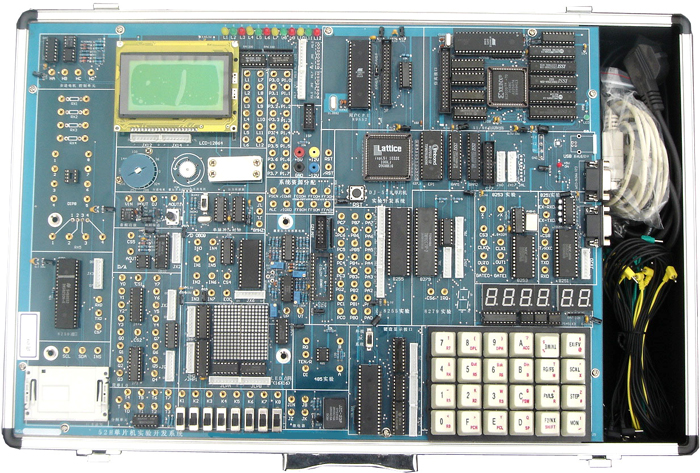

SB-52H單片機開發實驗儀
本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的單片機教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也是科研、開發工作者的得力助手。
一、系統組成：
系統配置性能優異的DJ-208型51/96通用單片機仿真器。
適應Windows98/2000/xp等操作平臺的調試軟件。
實驗電路部分:
開放式4*6鍵盤/六位數碼管動態顯示電路;由16*2（或128*64）組成的LCD圖文實驗電路;16*16點陣電路; 8250、8251、8253、8255、8279、0809、0832、244/273、RS232/485、IC卡等常用芯片接口電路;小型直流電機、步進電機、繼電器、溫度壓力、電子音響電路喇叭、8MHZ頻率源模塊、開關邏輯電平輸入、輸出電路，ISP在線下載電路等。
二、主要特點
（1）該實驗儀基于一種靈活多變開放式的構思,所有電路單元盡可能獨立開放,提高實驗的自由度,靈活性,各單元模塊可組成多種多樣功能各異的實驗電路,可給學生留下創(chuàng )造性的多彩發展空間,極大地提高了資源利用率,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（2）主機板留有擴展卡座,為用戶留下開發空間。
（3）該實驗儀系統集成DJ-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
（4）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
三、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序實驗；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20） LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）溫度壓力實驗。
注：實驗項目前打*號為選配擴展實驗。
