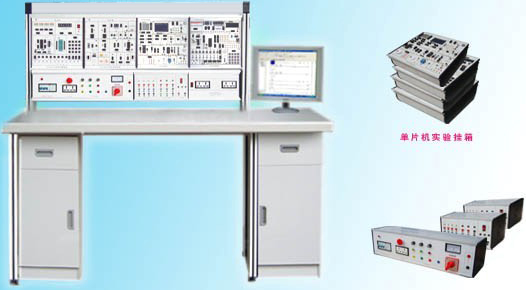

SB-300NS單片機實驗開發裝置
本裝置是根據計算機科學與技術、自動化、電子信息工程、機電一體化等專業單片機課程教學課本《單片機原理及其接口技術》、《單片機原理及應用》、《8051單片機C語言程序設計與實例解析》、《單片機應用系統與開發技術》等，而專門設計的單片機實驗裝置。采用AT89S52芯片,外圍接口包括數碼管、按鍵、8255、A/D轉換、LCD接口、通信接口和ISP下載等模塊。裝置實驗模塊獨立化，實驗接口全部引出，適合于單片機實驗教學,也適合于學生自學。
［創(chuàng )新］
①實驗掛箱、功能模塊、實驗桌骨架均采用鋁合金一次性鑄造而成，外觀統一、美觀、大方；
②模塊化設計，擴展性強，維修方便。所有實驗掛箱和電源功能模塊均采用可拆分式、自由組合式設計，便于擴展和功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題。

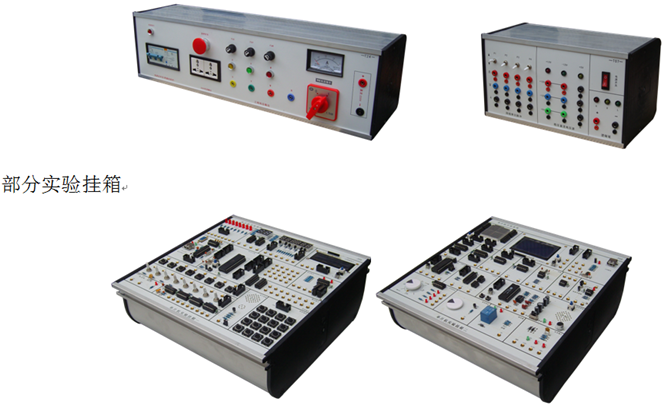

部分功能模塊：
③設計防塵簾幕。當實驗裝置閑置時，將防塵簾幕拉下，可以延長實驗裝置的使用壽命。

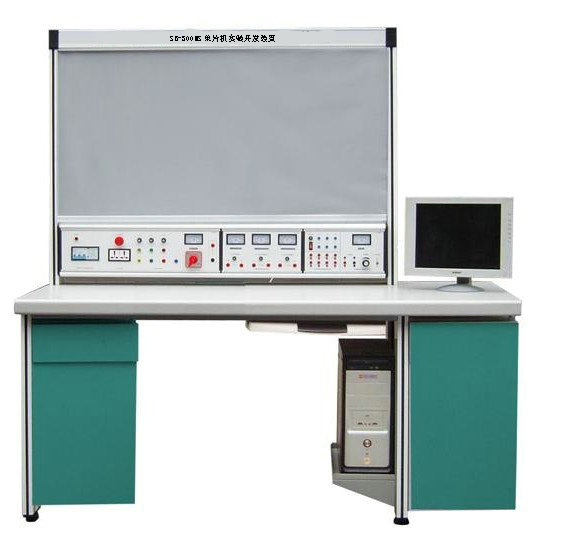

掛上防塵簾幕的整機效果
［軟件說明］
單片機仿真軟件：可以全面仿真單片機及其外圍電路組成的系統的仿真、RS-232動態仿真、C調試器、SPI調試器、鍵盤和LCD系統仿真的功能；有各種虛擬儀器，如示波器、邏輯分析儀、信號發生器等�？膳ckeil聯調進行程序調試，是學習和開發的好幫手，而且具有模擬電路仿真、數字電路仿真功能。
［主要技術與功能］
安全保護系統：設有短路、過載保護、急停、漏電保護。
三相380V輸出、直流220V輸出、220V插座式5組。
3、單次脈沖輸出四組、邏輯筆輸出一組。
4、直流穩壓電源：±12V、±5V、24V五組直流穩壓電源輸出。
5、USB編程器：SL-USBASP下載器
［配置清單］以下為每臺實驗裝置配置清單，其中主要為鋁合結構，3mm厚。
|
序號 |
名稱 |
規格（長×寬×高） |
型號 |
數量 | |
|
1 |
主要結構 |
鋁合金骨架 |
1套 | ||
|
存儲柜 |
1個 | ||||
|
電腦支架 |
1個 | ||||
|
鍵盤支架 |
1個 | ||||
|
防塵簾幕 |
1個 | ||||
|
220V插座輸出，供外接儀器/電腦用電 |
1個 | ||||
|
2 |
功能模塊 |
三相電源模塊 |
595×163×158 |
T24-1 |
1臺 |
|
單次脈沖、邏輯筆、直流穩壓電源模塊 |
300×163×158 |
T07 |
1臺 | ||
|
220V插座輸出模塊 |
150×163×158 |
T22 |
1臺 | ||
|
3 |
實驗掛箱 |
單片機實驗掛箱一 |
300×105×310 |
G200 |
1臺 |
|
單片機實驗掛箱二 |
300×105×310 |
G201 |
1臺 | ||
|
單片機實驗掛箱三 |
300×105×310 |
G202 |
1臺 | ||
|
4 |
說明書 |
單片機實驗分冊 |
1份 | ||
|
5 |
光盤資料 |
單片機源程序 |
1份 | ||
|
單片機開發軟件 |
1份 | ||||
|
Keil安裝軟件 |
1份 | ||||
|
單片機仿真軟件 |
1份 | ||||
|
單片機下載軟件 |
1份 | ||||
［實驗項目］
［單片機實驗項目］
存儲器清零
二進制BCD碼轉換
二進制ASCII碼轉換
程序跳轉表
內豐塊移動
數據排序
跑馬燈實驗
轉彎燈模擬實驗
I/O口輸入輸出實驗
I/O口簡單擴展
74LS138譯碼器電路
繼電器控制實驗
音頻控制實驗--音樂(lè )播放
LED靜態顯示實驗
LED動態顯示實驗
定時器應用--時鐘模擬實驗
中斷應用--按鍵計數實驗
獨立按鍵多功能實驗
矩陣式鍵盤實驗
DAC0832數模轉換應用
ADC0809模數轉換實驗
74LS164并入串出實驗
74LS165串入并出實驗
步進電機控制實驗
直流電動機PWM調速實驗
I2C總線實驗
LED點陣漢字實驗
計算機鋼琴實驗
溫度傳感器溫度控制實驗
時鐘芯片實驗（電子萬年歷）
RS232串口通信實驗
IO口模擬串口與PC機通信
工業順序
串行靜態顯示實驗
LCD1602點陣液晶顯示實驗
計算器模擬實驗
紅外遙控實驗
看門狗實驗
數字頻率計實驗
12864顯示模塊
語音錄音放音模塊
8255 IO擴展應用一
8255 IO擴展應用二
CAN通迅
USB通迅
IC卡應用
ZLG7290鍵盤顯示應用
TFT彩屏應用
單片機外擴RAM
單片機外擴ROM
單片機總線方式
PS2接口
MAX485通迅
串行AD轉換實驗
串行DA轉換實驗
PCF8563時鐘模擬實驗
