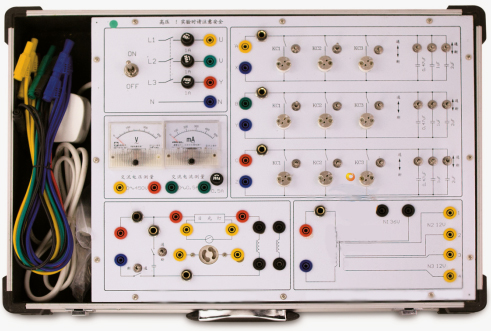

SB-DG1電工技術實驗箱

電工技術實驗箱主要是進行電工學及電路原理中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線，連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷�？蓾M(mǎn)足各類高、中等院校及職業技術類院校開設的電工典型實驗。

☆電工技術實驗箱系統組成

（1）電源： 三相220V±10% ，50HZ

（2）耦合電感一對。

（3）單相變壓器l只，變壓比為220V比36V，功率50W。

（4）三相燈組負載，每相可插入15W燈泡3只。

（5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。

（6）三相開關l只。

（7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、luf、2uf、4uf電容器等元件。

（8）指針式電壓表頭l只、指針式電流表頭l只。

（9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。

（10）保護箱：鋁合金保護箱，外形尺寸約為560mm×370mm×120mm,樣式美觀、大方。

☆電工技術實驗箱可完成以下實驗：

（1）用三表法測量電路等效參數。

（2）正弦穩態交流電路相量的研究。

（3）互感電路的測量。

（4）單相變壓器特性的測試。

（5）三相交流電路電壓、電流測量。

（6）三相電路功率的測量。

（7）功率因素及相序的測量。

（8）其它電工學控制實驗。

☆ 電工技術實驗箱參考教材

《電工學》 秦曾煌 主編 高等教育出版社

《電路》 邱關源 主編 高等教育出版社
